不锈钢去毛刺难点与原理

不锈钢因其良好的耐腐蚀性和强度，广泛应用于食品机械、医疗设备、化工容器等领域。但不锈钢的粘附性强、导热性差、加工硬化严重，使其去毛刺难度远高于普通碳钢或铝材。本文分析不锈钢毛刺的特性及专用去毛刺机的工作原理。

一、不锈钢毛刺的成因与特征

不锈钢在冲裁、激光切割或机加工后，毛刺呈现以下特点：

高硬度：加工过程中产生剧烈塑性变形，毛刺硬度可达基体的1.5~2倍（加工硬化）。

粘附性强：不锈钢具有粘附倾向，毛刺不易脱落，常与母材紧密相连。

耐热性：摩擦高温下毛刺容易氧化变色，且导热差导致热量积聚，可能烧伤边缘。

形态：激光切割熔渣呈球形颗粒，牢固烧结在边缘；冲裁毛刺呈撕裂卷边状，根部厚实。

典型不锈钢牌号（304、316L、430等）去毛刺时若参数不当，可能导致边缘发蓝、二次毛刺或表面划伤。

二、专用去毛刺机的技术对策

针对不锈钢特性，去毛刺机需采取以下专门设计：

强力磨削+低发热：使用陶瓷磨料砂带（SG或陶瓷氧化铝），自锐性好，切削锋利，减少摩擦发热。同时采用湿式冷却（乳化液或全合成切削液），直接喷淋磨削区，带走热量并润滑，防止烧伤。

多级渐进工艺：单次去除量过大容易造成工件过热或砂带快速钝化。典型工艺为：粗磨（P60~P80砂带）→半精磨（P120~P180）→精刷（含碳化硅刷丝）→抛光（P400以上或尼龙轮）。每级去除量控制在0.05~0.15 mm。

强力刷盘去熔渣：对于激光切割熔渣，需用含粗碳化硅磨料（粒度80#~120#）的尼龙刷盘，刷丝直径0.5~0.7 mm，线速度20~25 m/s，配合摆动运动，反复撞击熔渣根部使其脱落。

三、主要机型结构及工作流程

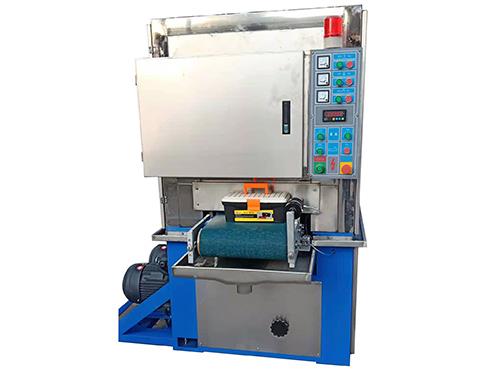

以典型的双面不锈钢去毛刺机为例：

输送系统：采用耐油橡胶压辊或磁性输送带（适用于厚度1~10 mm不锈钢板）。压辊表面有沟槽，增加摩擦力防止打滑。进料口设有对中滚轮。

第一工位：砂带粗磨：上下两组砂带同时磨削板材边缘及表面。接触轮采用硬度较高的聚氨酯（邵氏A 85~90），防止磨削时变形导致圆角过大。砂带线速度18~22 m/s，压力0.2~0.3 MPa。

第二工位：强力刷盘：4~8个圆盘刷呈交错排列，刷盘自转的同时沿轴向摆动（频率10~15 Hz）。刷丝接触压力由气缸调节，压缩量3~6 mm。此工位主要去除残留根部毛刺及熔渣。

第三工位：精抛光（可选）：使用含细磨料（600#~800#）的不织布轮或羊毛轮，提高表面粗糙度至Ra≤0.4 μm，同时产生轻微圆角（R0.1~0.2 mm），消除锐边。

第四工位：清洗干燥：高压喷淋（清洗液）配合热风刀，吹干板材表面水分，防止水渍。

四、关键参数对不锈钢加工的影响

五、不锈钢去毛刺的常见问题及对策

边缘发蓝/氧化：原因是磨削温度过高。对策：增加冷却液流量；降低砂带线速度；采用更锋利的陶瓷磨料；减小接触压力。

毛刺去除不净：特别是激光熔渣根部。对策：增加刷盘摆动幅度；更换更粗粒度的刷丝；降低进给速度。

表面划痕：刷丝或砂带碎屑嵌入。对策：增加清洗工位；更换冷却液滤网；使用更细抛光轮。

加工硬化层过厚：影响后续折弯或焊接。对策：采用单次小去除量、多次走刀；使用自锐性好的磨料。

六、不锈钢专用去毛刺机的优势

相比手工打磨（角磨机+百叶轮），专用去毛刺机可提高效率5~10倍，且边缘一致性高，无过热烧伤，表面粗糙度可控。对于大批量不锈钢板材、激光切割件，是保证产品质量和安全生产（减少粉尘、降低噪音）的必要设备。
